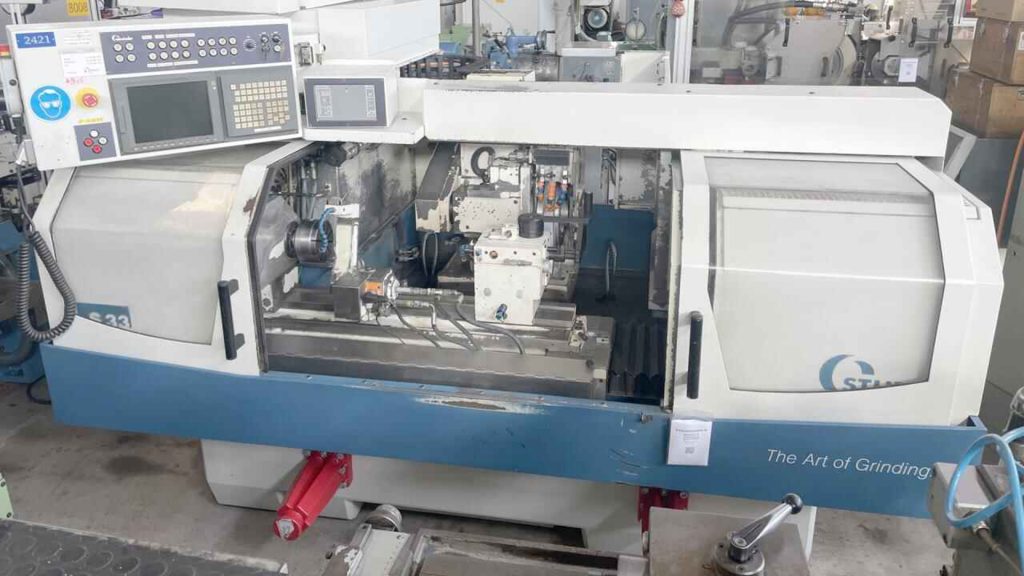

品牌：STUDER? ? 型號：S-33? ? 類型：磨床
 |
 |
 |
 |
 |
 |
 |
 |
技術參數
| 中心高 | 175 毫米 |
| 兩頂尖間距離 | 650 毫米 |
| 兩頂尖上工件最大重量 | 80 千克 |
| 砂輪 | |
| 直徑 | 500 毫米 |
| 寬度 | 63 毫米 |
| 孔徑 | 203 毫米 |
| 最大寬度 | 80 毫米 |

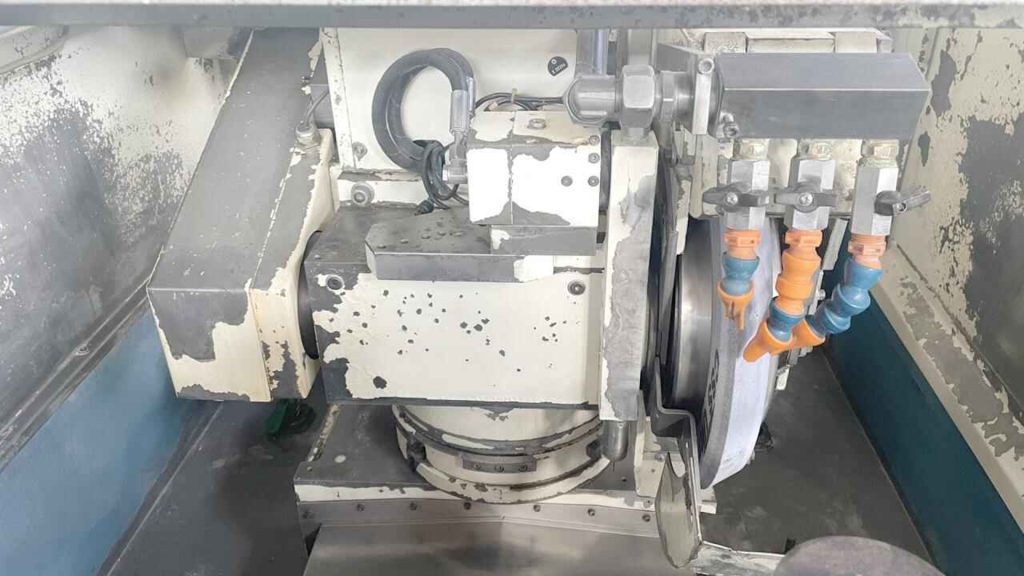

| 磨頭主軸 | |
| 帶希爾特（Hirth）齒形的旋轉單元 | |
| 旋轉范圍 | -15°/ 195° |
| 希爾特（B1）自動旋轉軸 | 1° |
| 圓周速度 | 50 米 / 秒 |
| 縱向滑臺 | |
| 最大行程 | 285 毫米 |
| 橫向滑臺 | |
| 最大行程 | 800 毫米 |
| 工件主軸頭 | |
| 轉速 | |
| 最低轉速 | 1 轉 / 分鐘 |
| 最高轉速 | 1500 轉 / 分鐘 |
| 錐度規(guī)格 | 莫氏 5 號錐度 |
| C 軸精度 | 0.005° |
| 尾座 | |
| 尾座內錐度 | 莫氏 3 號錐度 |
| 尾座套筒行程 | 35 毫米 |
| 主軸行程 | 35 毫米 |
| 主軸直徑 | 50 毫米 |
| 工作臺最大角位移 | 8.5° |
| 氣壓連接 | 5.5 巴 |
| 電壓 | 50 赫茲，三相，400 伏 |
| 磨頭主軸電機功率 | 7.5 千瓦 |
| 工件主軸電機功率 | 3 千瓦 |
| 總需功率 | 20 千伏安 |
| 機床重量 | 約 5000 千克 |
| 機床外形尺寸 | |
| 長度 | 2620 毫米 |
| 寬度 | 2090 毫米 |
| 高度 | 2000 毫米 |
| 各種附件 | |
| 馬波斯（MARPOSS）測頭 | |
| 可旋轉修整裝置 | |

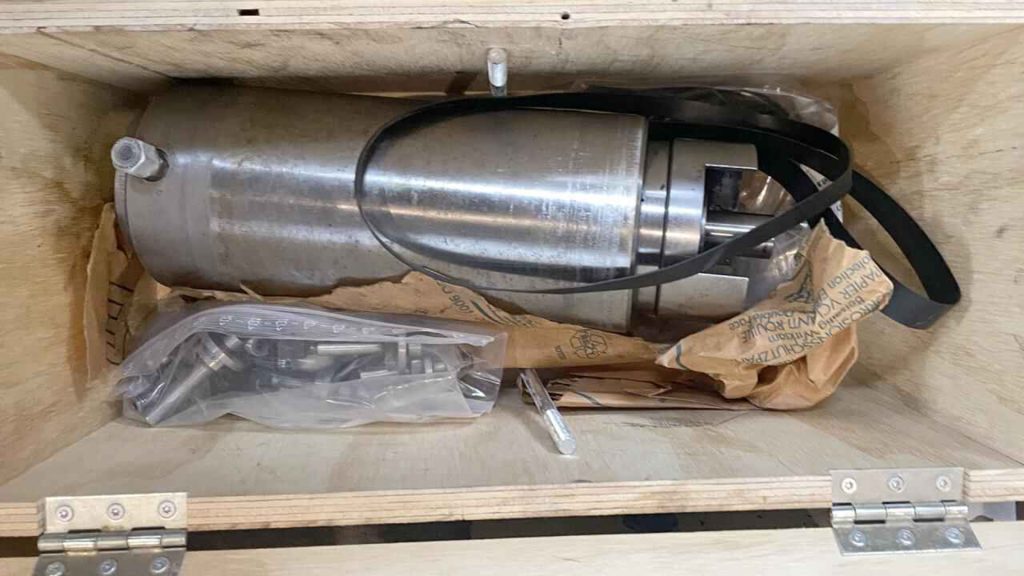

| 內圓磨削附件 | |
| 轉速最高可達 40000 轉 / 分鐘 | |
| 額外主軸轉速 | |
| 最高可達 60000 轉 / 分鐘 | |

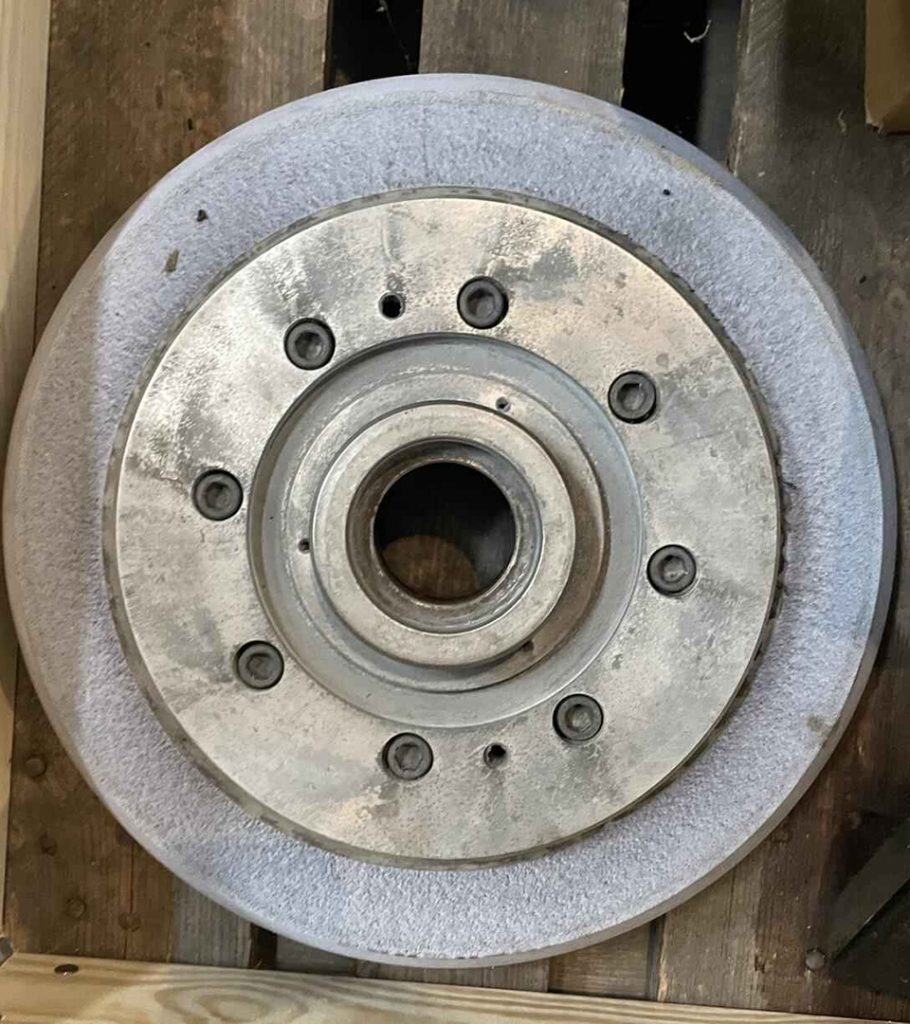

| 帶法蘭的砂輪 | |

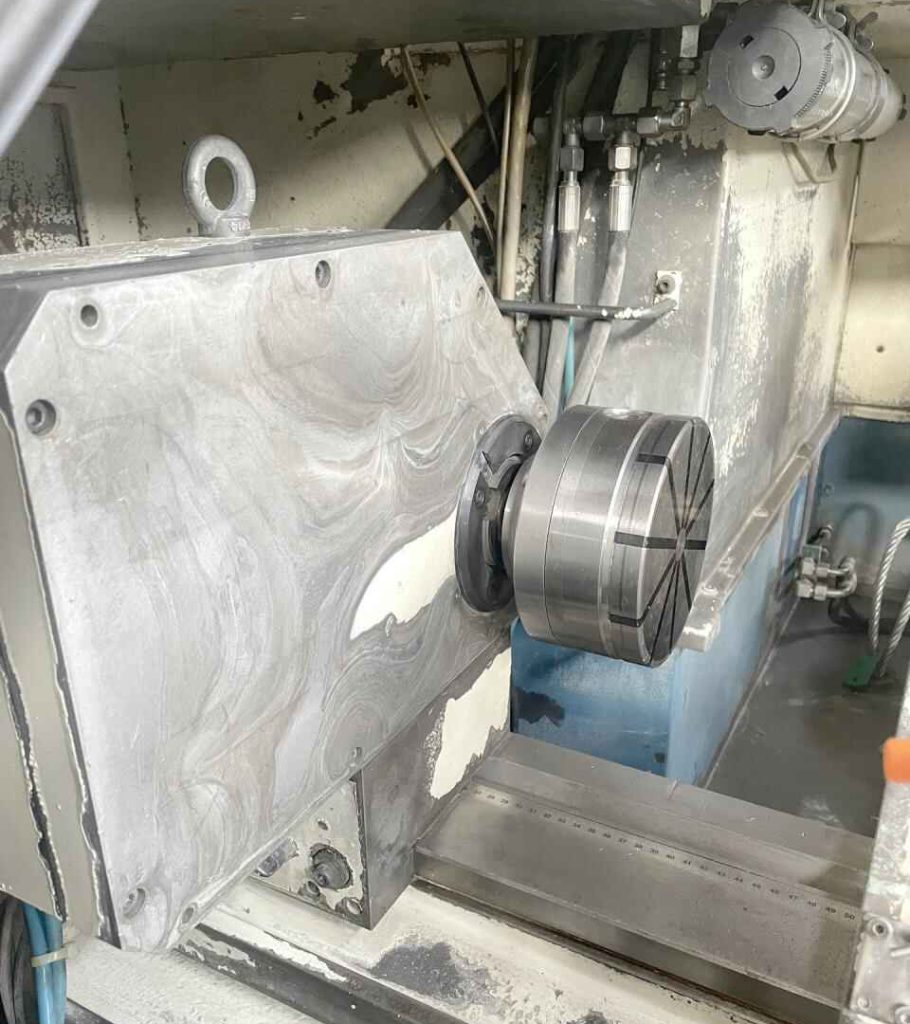

| 電磁吸盤直徑 | 150 毫米 |
| 帶微調的尾座 | |

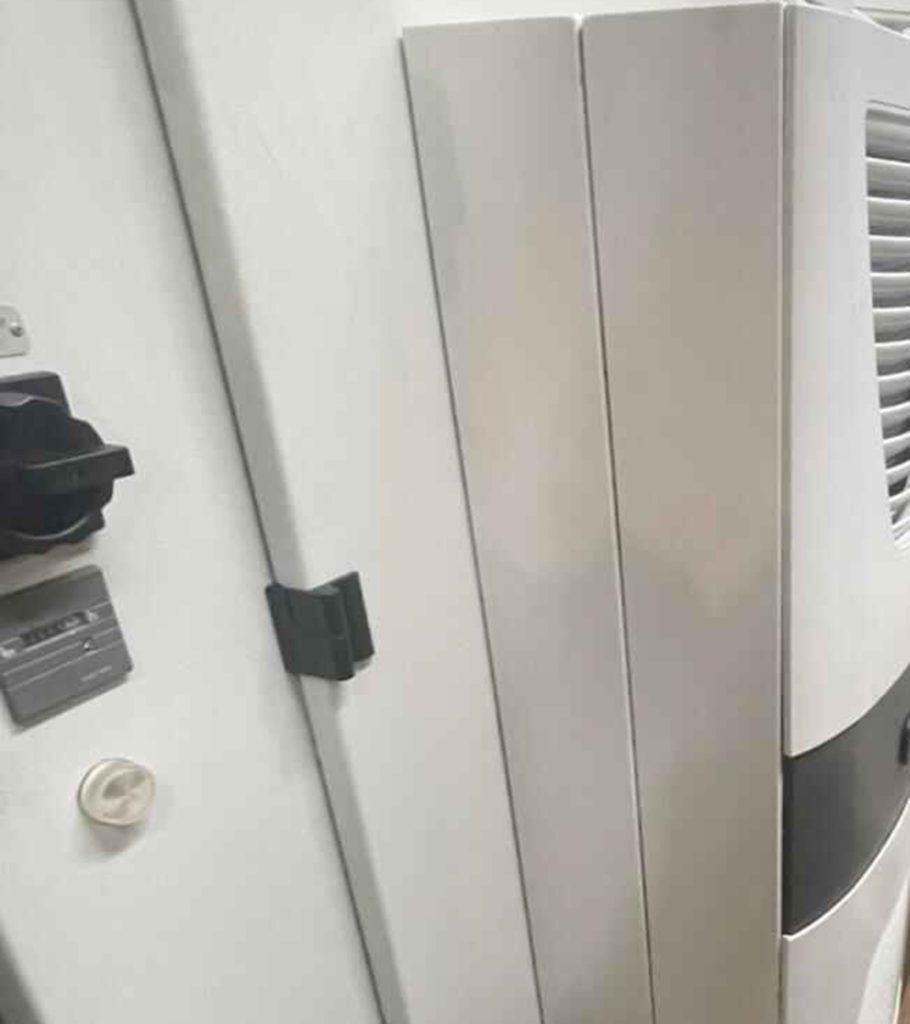

| 開關柜空調 |
