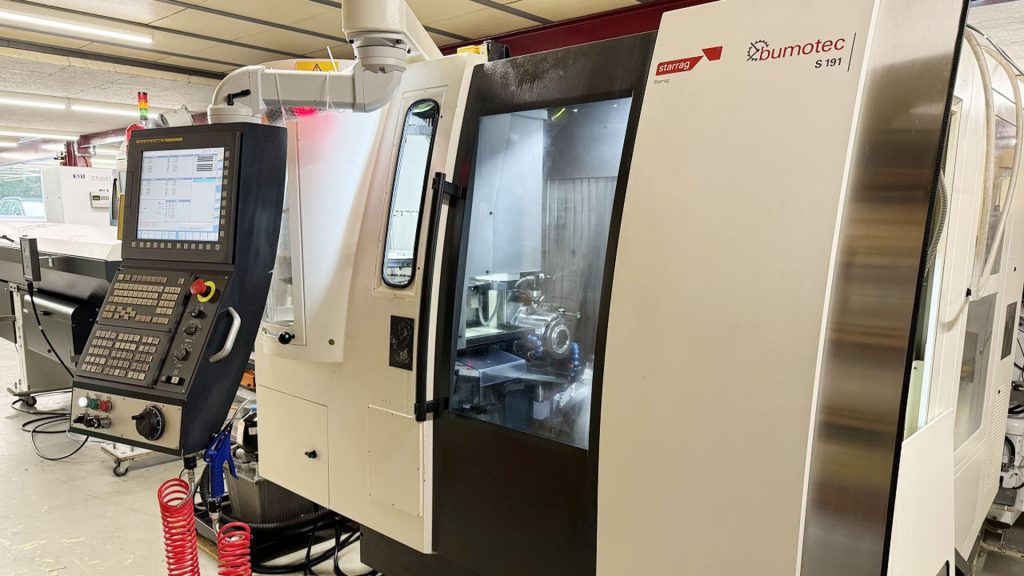

品牌：BUMOTEC? ? 型號：S-191FTL-PRM? ? 類型：加工中心
 |
 |
 |
 |
 |
 |
 |
 |
技術參數

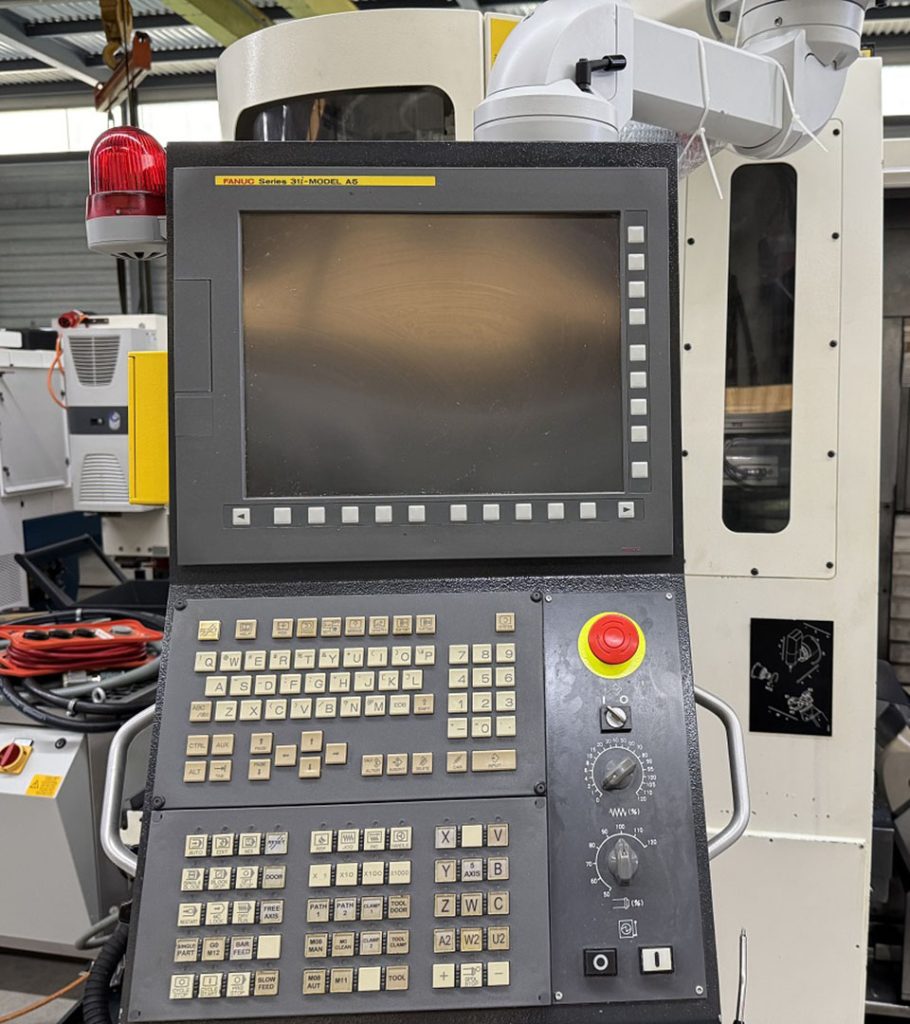

| 控制系統 | Fanuc 30i/31i, 帶14英寸顯示屏 |
| 車削主軸轉速 | 5500轉/分鐘 |
| W軸最大速度 | 40米/分鐘 |
| W軸行程 | 310毫米 |
| 夾具壓力(5巴時) | 3500牛 |
| 主軸通孔直徑 | ? 1-50毫米 |

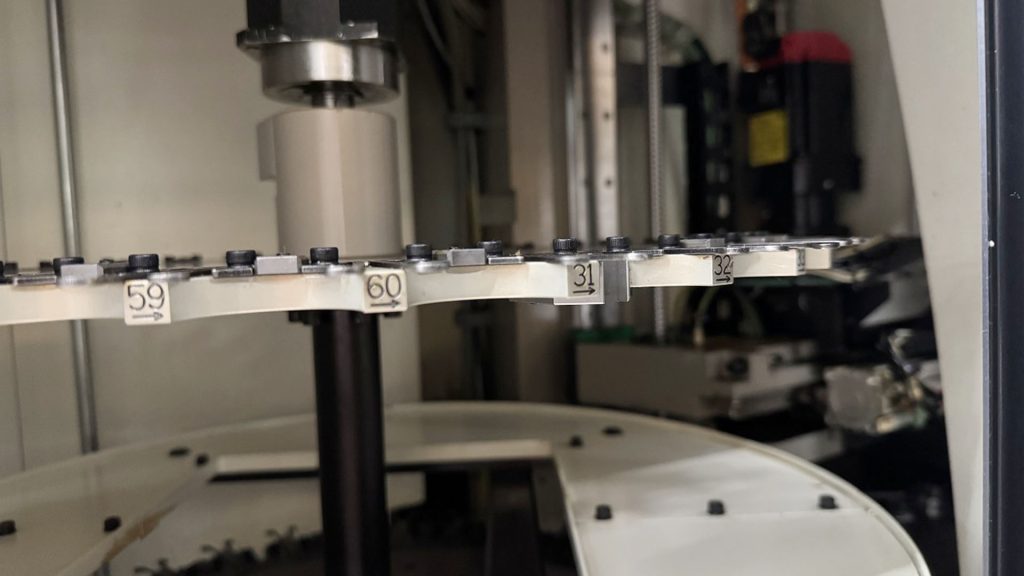

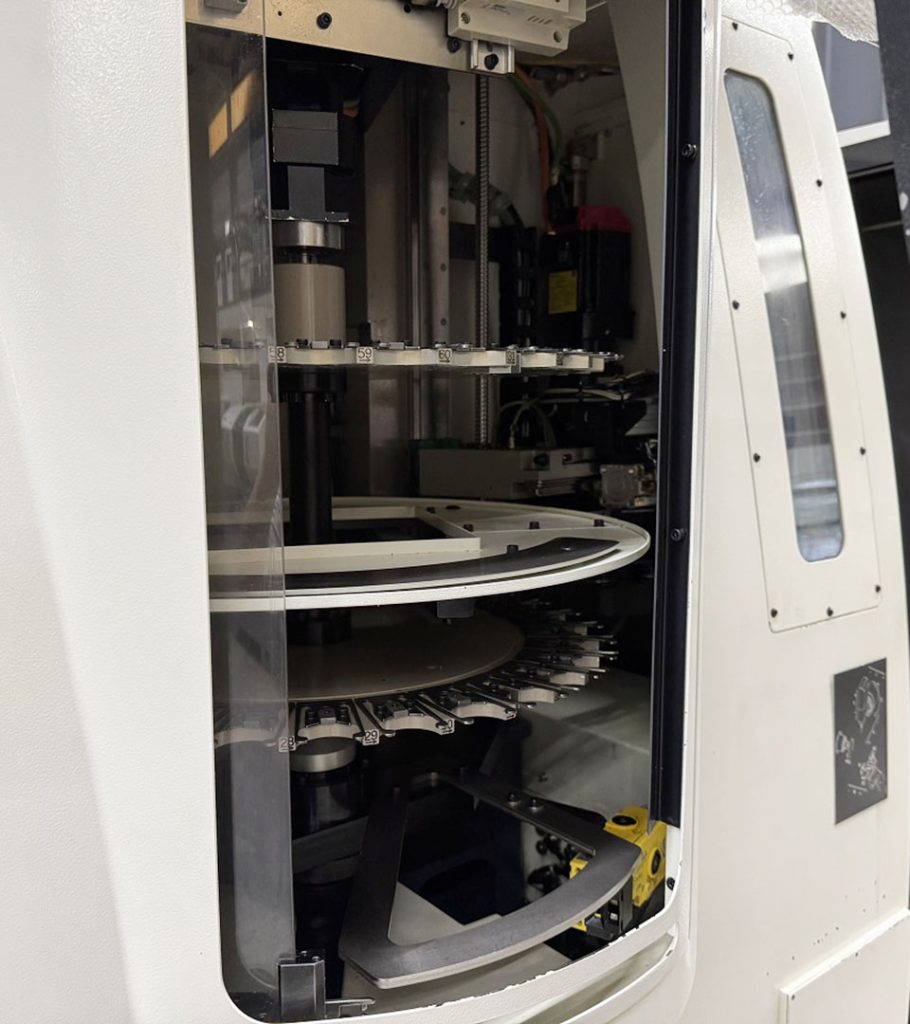

| 刀庫容量 | 60個刀位 |
| 最大刀具長度 | 130毫米 |
| 最大刀具直徑 | ? 80毫米 |
| 最大刀具重量 | 1.3公斤 |
| 冷卻液壓力 | 100巴 |
| 冷卻液流量 | 25升/分鐘 |
| 冷卻液箱容量 | 400升 |
| 主軸縮小徑 | ? 12.0毫米, ? 24.0毫米, ? 36.0毫米 |
| 凈重 | 4200公斤 |
| 電壓 | 3/N/PE/400V/230V 50HZ |
| 外形尺寸 | 220×205×250厘米 |
| Z軸行程 | 400毫米 |
| Y軸行程 | 200毫米 |
| X軸行程 | 410毫米 |
| Z-Y軸功率 | 2.5千瓦 / 550達因 (直線電機選配: 7.2千瓦/350達因) |
| X軸功率 | 4.8千瓦 / > 550達因 |
| X-Y-Z軸移動速度 | 40米/分鐘 (直線電機選配: 50米/分鐘) |
| X-Y-Z-W軸加速度 | 8米/秒2 / 0.8G (直線電機選配: 10.4米/秒2 /1.1G) |
| X-Y-Z-W軸分辨率 | 0.0001毫米 |
| 主軸功率 | 7.5千瓦 |
| 主軸扭矩/峰值 | 22 / 28牛米 |
| 主軸分辨率 | 0.0001° |
| 主軸精度 | 0.001 |
| 棒料通孔直徑 | ? 32毫米 |
| 車削轉速 | 72,000°/分鐘 |
| 車削夾緊力 | 4,900牛 @ 6巴 |
| B軸功率 | 4.3千瓦 |
| B軸扭矩/峰值 | 119 / 226牛米 |
| B軸角度范圍 | -25° / +115° |
| B軸分辨率 | 0.0001° |
| B軸精度 | 0.001 |
| B軸旋轉速度 | 36,000°/分鐘 |
| B軸支持扭矩 | 200牛米 |
| 刀具主軸功率 | 5千瓦 |
| 刀具主軸扭矩 | 6至800轉/分鐘 |
| 刀具主軸最大轉速 | 30,000轉/分鐘 |
| 刀具夾緊力 | 2,000牛 |
| 刀具錐度 | HSK 40 (A或E型) |
| 刀具夾緊力 | 1000達因 |
| 刀庫刀位數 | 30個(HSK 40型) |
| 換刀時間 | 1.2秒 |
| 切削至切削時間 | 3.4秒 |
| 最大刀具直徑 | ? 40毫米(相鄰刀位空置時80毫米) |
| 最大刀具重量 | 1.5公斤 |
| 裝機功率 | 25千伏安 |
